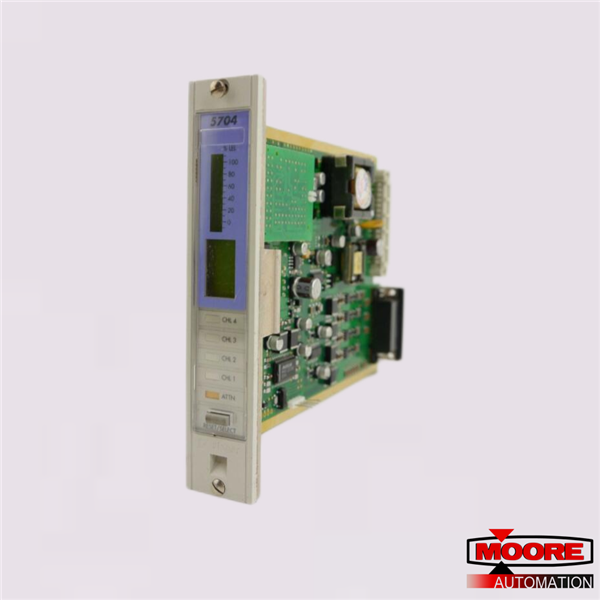

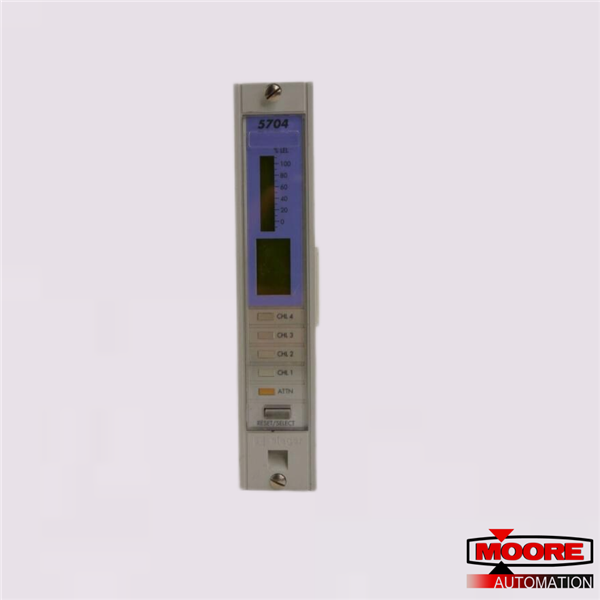

يعد نظام التحكم من السلسلة 5704 جزءًا من عائلة النظام 57 وهو مصمم لمراقبة أجهزة الكشف عن الغازات الصناعية المثبتة في الميدان. الميزات الرئيسية للنظام هي:
* يوفر ما يصل إلى 64 قناة للكشف عن الغاز في شريحة فرعية قياسية مقاس 19 بوصة باستخدام تنسيق بطاقة 3U.
* يوفر ما يصل إلى 32 قناة للكشف عن الغاز في نصف حامل فرعي مقاس 19 بوصة باستخدام تنسيق بطاقة 3U.
* الأرفف متاحة لكل من الأسلاك الميدانية ذات الوصول الأمامي والخلفي.
* توصيلات ميدانية بسيطة لسلك يصل إلى 2.5 مم 2 (14 AWG).
* أربع قنوات لكل بطاقة بعرض بوصة واحدة.
* بطاقات التحكم قابلة للإزالة دون إزعاج الأسلاك الأخرى.
* الجسر الحفاز أو إصدارات بطاقة التحكم في الإدخال 4 - 20 مللي أمبير.
* خيارات إخراج ترحيل التنبيه.
* تأخير تشغيل مرحلات الإنذار اختياريًا.
* وضع التنبيه المتعدد للإنذارات الرئيسية والمقسمة إلى مناطق والتصويت.
* ارتفاع، هبوط، STEL، LTEL ومخرجات التنبيه التحديث.
* منع وإعادة تعيين المدخلات عن بعد لكل بطاقة.
* اختياري 0 - 20 مللي أمبير أو 4 - 20 مللي أمبير مخرجات مراقبة معزولة لكل قناة.
* سهولة المعايرة والتشغيل باستخدام بطاقة هندسية مخصصة.
* متوافق مع EMC

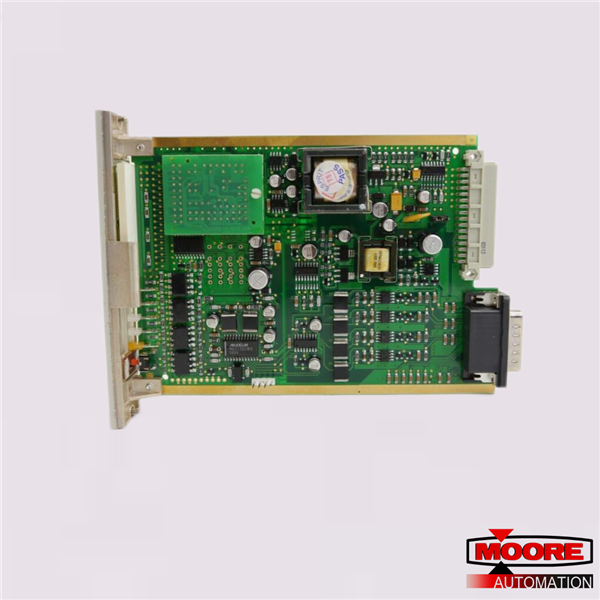

* نوع المنتج: بطاقة تحكم بأربع قنوات 4 - إدخال 20 مللي أمبير
* استهلاك الطاقة: 8.3 وات (الحد الأقصى). 7.5 واط (نموذجي).
* جهد الخرج الذي يعمل بالطاقة الحلقية: 24 فولت معزول ± 5% منظم، 25 مللي أمبير كحد أقصى للأجهزة التي تعمل بالطاقة الحلقية.
* حماية الحلقة: ماس كهربائى، جهد الدائرة المفتوحة ± 50 فولت..
* التكوين: مصدر تيار الاستشعار.
* نطاق إشارة القياس: 0 إلى 25 مللي أمبير (خطي).
* الحد الأقصى لمقاومة الخط: مقاومة حلقة 500 أوم بما في ذلك المستشعر.
* جهد انهيار العزل: أكثر من ± 50 فولت تيار مستمر إلى النظام 0 فولت
* الوزن: 0.18 كجم
