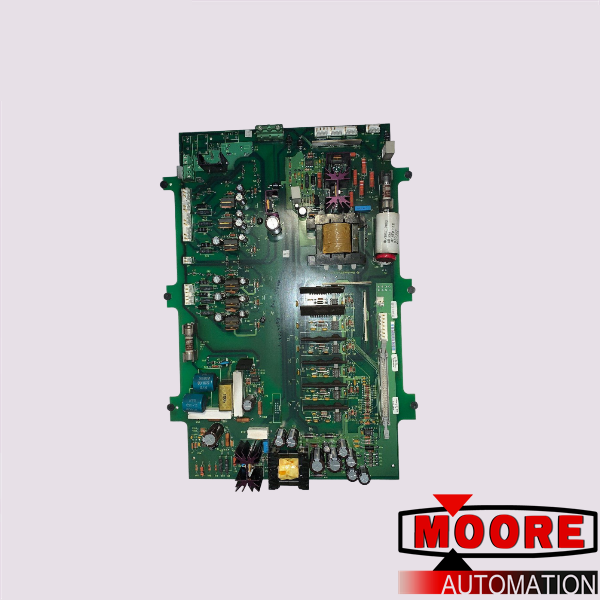

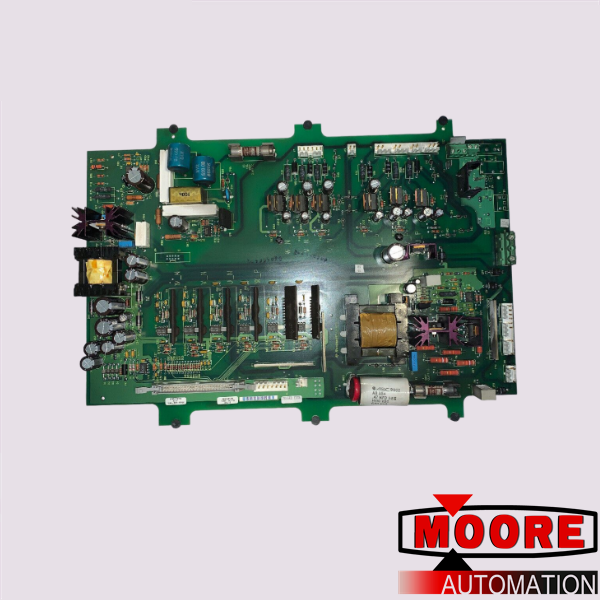

1336-BDB-SP17D | | لوحة تشغيل بوابة ثنائي الفينيل متعدد الكلور

العلامة التجارية / الصانع:
أبعاد:
9.4cm*4cm*7.2cm
وزن:
0.3kg
بلد أصل: :
United States
وصف:
PCB Gate Driver Board

التحقيق الآن

MFR.رقم القطعة:	1336-BDB-SP17D

الصانع:

وصف :	لوحة تشغيل بوابة PCB 1336-BDB-SP17D هي لوحة تشغيل بوابة PCB مصنوعة للاستخدام مع محركات الأقراص 1336 PLUS وFORCE وIMPACT وPLUS II، وتقع مباشرة أسفل لوحة التحكم الرئيسية لمحرك 1336.

وصف كامل:	الغرض منه هو تضخيم مدخلات التيار المنخفض من لوحة إمداد الطاقة بلوحة التشغيل الأساسية. تم تصميم لوحة تشغيل البوابة 1336-BDB-SP17D لجهد تشغيل يبلغ 460 فولت تيار متردد (3 مراحل)، ويبلغ تصنيف طاقة اللوحة 40 حصانًا

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

لوحة تشغيل بوابة PCB 1336-BDB-SP17D هي لوحة تشغيل بوابة PCB مصنوعة للاستخدام مع محركات الأقراص 1336 PLUS وFORCE وIMPACT وPLUS II، وتقع مباشرة أسفل لوحة التحكم الرئيسية لمحرك 1336. الغرض منه هو تضخيم مدخلات التيار المنخفض من لوحة إمداد الطاقة بلوحة التشغيل الأساسية. تم تصميم لوحة تشغيل البوابة 1336-BDB-SP17D لجهد تشغيل يبلغ 460 فولت تيار متردد (3 مراحل)، ومعدل طاقة اللوحة الخاص بها هو 40 حصان.

لوحة تشغيل البوابة 1336-BDB-SP17D PCB هي لوحة تشغيل بوابة PCB مصنوعة للاستخدام مع محركات الأقراص 1336 PLUS، وFORCE، وIMPACT، وPLUS II، ويقع مباشرة أسفل لوحة التحكم الرئيسية لمحرك 1336. الغرض منه هو تضخيم مدخلات التيار المنخفض من لوحة إمداد الطاقة بلوحة التشغيل الأساسية.

تم تصميم لوحة تشغيل البوابة 1336-BDB-SP17D لجهد تشغيل 460V AC (3 مراحل)، ومعدل طاقة اللوحة هو 40HP. يحتوي على 7 موصلات توصيل تحمل علامات J2 وJ6 وJ7 وJ8 وJ9 وJ10 وJ13 وهي مخصصة للاتصال بلوحة التحكم الرئيسية لمحرك الأقراص 1336، وتحتوي لوحة تشغيل بوابة PCB على كتل طرفية تسمى T4 وT6 و T7، مع TB4 يستخدم كمدخل مساعد 24 فولت تيار مستمر.

يتم تثبيت 1336-BDB-SP17D على لوحة تثبيت لوحة التحكم الرئيسية لمحرك الأقراص، باستخدام الخطوات الموضحة أدناه. (1) قم بتوصيل 1336-BDB-SP17D بالمواجهات، (2) قم بتثبيت لوحة PCB بلوحة التثبيت الرئيسية عن طريق تحويل مسامير المواضع الثمانية في اتجاه عقارب الساعة، مع عزم دوران تثبيت يبلغ 26 رطلًا (3 نيوتن متر) ، (3) قم بتوصيل موصلات J2 إلى J13 بلوحة تشغيل بوابة PCB 1336-BDB-SP17D، (4) قم بتوصيل لوحة التحكم الرئيسية (مع لوحة تشغيل بوابة PCB المرفقة) بمحرك الأقراص، وقم بتشغيل محرك الأقراص للتشغيل .

تم اختبار 1336-BDB-SP17D للتأكد من ظروف العمل الجيدة باستخدام مقياس الاختبار، كما تم اختبار الصمامات F1 وF3 الموجودة على لوحة تشغيل البوابة في الظروف المفتوحة. يتم اختبار اللوحة أيضًا عن طريق ضبط جهاز القياس على وضع الصمام الثنائي واختبار VR1 إلى VR6، وتتم مقارنة القراءة على جهاز القياس بقراءات الجدول القياسية.
