1756-IF4XOF2F وحدة الإدخال/الإخراج

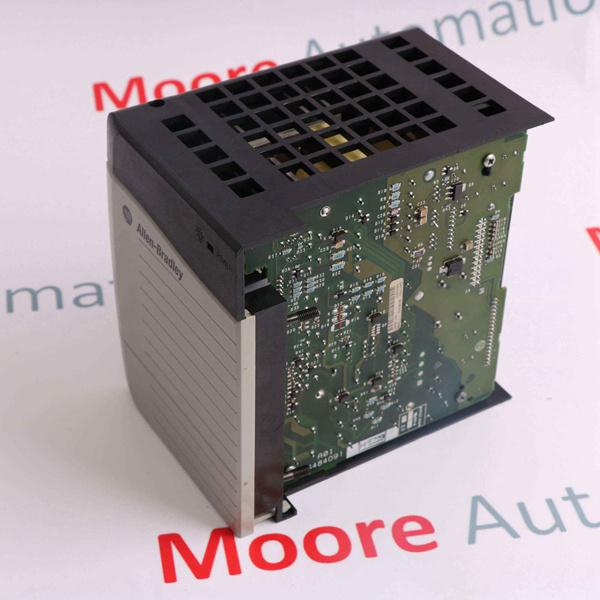

1756-IF4FXOF2F عبارة عن وحدة إدخال/إخراج تناظرية. تنتمي هذه الوحدة إلى نظام ControlLogix، المتوافق مع هيكل 1756 ControlLogix ويتطلب إما 1756-TBS6H أو 1756-TBCH مبيت الكتلة الطرفية القابلة للإزالة (RTB).

تحتوي الوحدة على 4 مدخلات تفاضلية عالية السرعة ودون مللي ثانية ومخرجين للجهد أو التيار عالي السرعة. تحتوي الوحدة على شاشة تعرض حالة الوحدة وحالة التشغيل مثل وضع المعايرة. نطاق الإدخال لـ 1756-IF4FXOF2F هو +/- 10 فولت، ومن 0 إلى 10 فولت، ومن 0 إلى 5 فولت، ومن 0 إلى 20 مللي أمبير، مع إشارة للنطاق الزائد عندما تتجاوز الوحدة هذه النطاقات. جهد الحماية من الجهد الزائد هو 30 فولت تيار مستمر وللتيار 8 فولت تيار متردد/تيار مستمر. يعد الكشف عن الدائرة المفتوحة بمثابة قراءة إيجابية كاملة النطاق خلال ثانية واحدة.

نطاق إخراج الوحدة هو +/- 10 فولت، من 0 إلى 20 مللي أمبير، ولها حماية من الدائرة القصيرة التي يقتصر تيارها الإلكتروني على 21 مللي أمبير أو أقل. كما أنه يتمتع بحماية من الجهد الزائد بمقدار 24 فولت تيار مستمر واكتشاف الدائرة المفتوحة، ولكنه يقتصر على خرج التيار فقط (لاحظ أنه يجب ضبط الإخراج على أكبر من 0.1 مللي أمبير).

يحتوي 1756-IF4FXOF2F على تقديرات جهد وتيار تبلغ 375 مللي أمبير (عند 5.1 فولت تيار مستمر) و100 مللي أمبير (عند 24 فولت تيار مستمر) للوحة الإلكترونية المعززة و-10 إلى 10 فولت و4 إلى 20 مللي أمبير لكل من المدخلات والمخرجات التناظرية. يبلغ استهلاك الطاقة للوحدة 4.3 واط ويتم تبديد الطاقة عند 4.3 واط للجهد و4.7 واط للتيار. يبلغ التبديد الحراري 14.66 وحدة حرارية بريطانية/ساعة و16.02 وحدة حرارية بريطانية/ساعة للجهد والتيار على التوالي. يبلغ سحبها الحالي عند 5.1 فولت 375 مللي أمبير و 100 مللي أمبير عند 24 فولت. كما أن لديها فترة تحديث تبلغ 300 دقيقة من وقت المسح وتتميز بمسح القنوات بأقل من مللي ثانية وأخذ العينات المتزامنة عبر وحدات متعددة.
