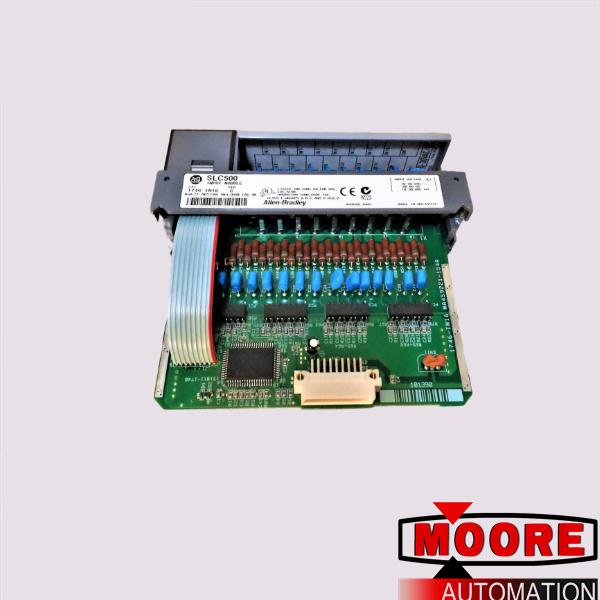

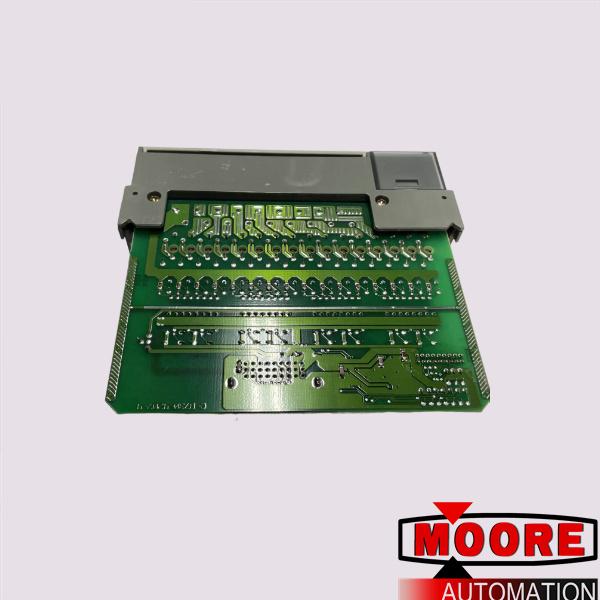

500 1746-IN16 | | وحدة إدخال التيار المتردد/التيار المستمر الرقمية

1746-IN16 عبارة عن وحدة إدخال غرق 24 VDC / 24VAC. تتميز هذه الوحدة بستة عشر (16) قناة غارقة يمكن استخدامها للتفاعل مع إشارات الإدخال المنفصلة التي تعمل بنطاقات جهد 10-30 فولت تيار مستمر وجهد تيار متردد. يتم استخدام وحدات الإدخال بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC) للتفاعل مع العملية.

يمثل تشغيل كل قناة على حدة الحالة الفعلية للجهاز. تحتوي كل قناة في هذه الوحدة على مؤشر LED مخصص لتقديم تعليقات مرئية إذا كانت القناة لديها طاقة نشطة أم لا. يمكن أيضًا استخدام مصابيح LED هذه كمرجع لاستكشاف الأخطاء وإصلاحها لأنها تؤكد ما إذا كانت الإشارة القادمة من جانب الحقل قد وصلت إلى الوحدة أم لا.

تشغل هذه الوحدة فتحة واحدة في أي هيكل SLC طراز 1746. ويمكن تثبيته في الهيكل المحلي مع معالج PLC أو في فتحة توسيع SLC. يتم تركيبه مباشرة على الهيكل من خلال الموصلات الذكورية المتوفرة والتي تتماشى مع موصلات الناقل المدمجة في الهيكل المشابهة لأي وحدة في نظام SLC 500.

تعرض هذه الوحدة تأخير إشارة مختلفًا قليلاً لجهود التيار المتردد والتيار المستمر. بالنسبة لجهد التيار المتردد، تعرض التحولات من ON إلى OFF وOFF إلى ON تأخير إشارة قدره 25 مللي ثانية بينما بالنسبة لجهد إمداد التيار المستمر، يكون تأخير الإشارة المتمرس في التحولات من ON إلى OFF وOFF إلى ON 15 مللي ثانية. لتكوين هذه الوحدة كجزء من نظام SLC 500، يجب تقديمها في تكوين الأجهزة لبرنامج RSLogix 500. هذا البرنامج هو برنامج البرمجة الشائع لسلسلة وحدات التحكم SLC 500.

1746-IN16 عبارة عن وحدة إدخال غرق 24 VDC / 24VAC. تتميز هذه الوحدة بستة عشر (16) قناة غارقة يمكن استخدامها للتفاعل مع إشارات الإدخال المنفصلة التي تعمل بنطاقات جهد 10-30 فولت تيار مستمر وجهد تيار متردد.
