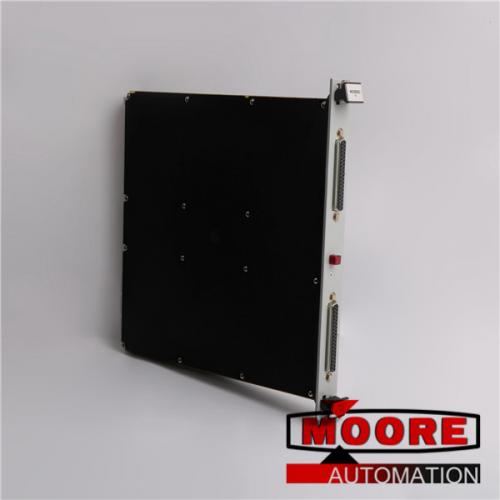

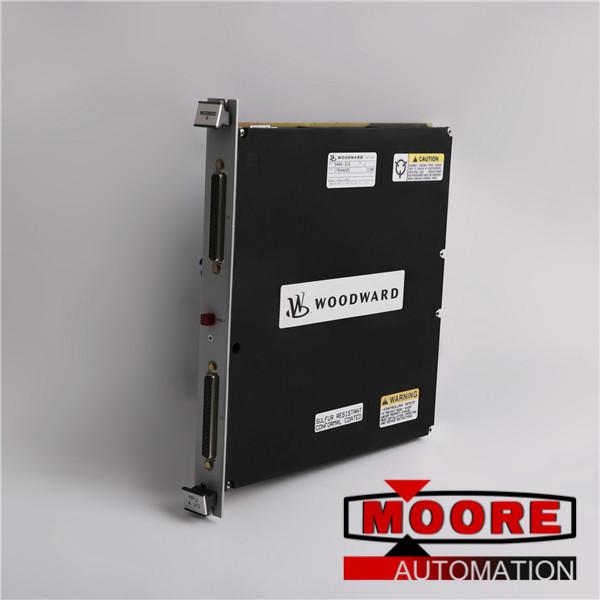

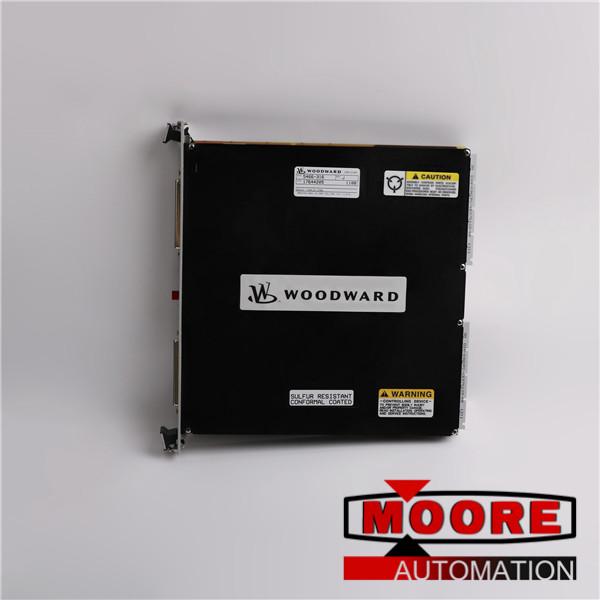

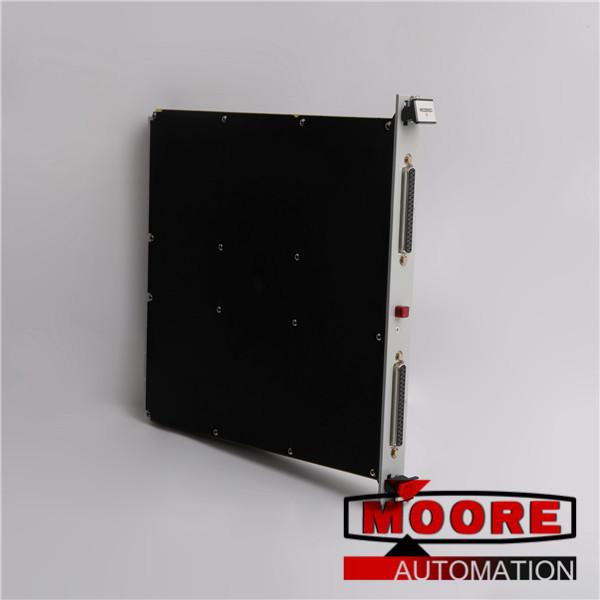

تحتوي كل وحدة مجمعة تناظرية عالية الكثافة على دوائر كهربائية لأربع سرعات
مدخلات الاستشعار ، ثمانية مدخلات تناظرية ، وأربعة مخرجات تناظرية ، واثنان متناسبان
نواتج سائق المحرك. قد يكون كل إدخال لمستشعر السرعة من مغناطيسي
التقاط أو من مسبار القرب ، قد يكون كل إدخال تناظري 4 – 20 مللي أمبير أو 0-5
V ، ويمكن تكوين كل مشغل مشغل على شكل 4 – 20 مللي أمبير أو 20 – 160 مللي أمبير.
هناك نوعان من التكوين للوحدات النمطية التناظرية التحرير والسرد. واحد لديه
analog inputs configured for 4-20 mA and the other is configured for 0-5 V.
انظر الملحق أ للحصول على أرقام أجزاء معينة. في نظام البسيط ، إما التناظرية
يتم توصيل الوحدة النمطية المجمعة من خلال كبلين تناظريين إلى واحد تناظري
كومبو FTM. يمكن الوصول إلى جميع منافذ الإدخال / الإخراج على FTM والقنوات
المصنفة لتتوافق مع مواقع برامجهم ، على سبيل المثال المدخلات التناظرية 1 على
سيكون FTM هو الإدخال التناظري 1 في البرنامج التطبيقي.
لا تحتوي هذه الوحدة على مقاييس فرق ولا تتطلب أي معايرة. ان
يمكن استبدال وحدة التحرير والسرد التناظرية بوحدة نمطية أخرى من نفس النوع
رقم الجزء دون أي تعديل
