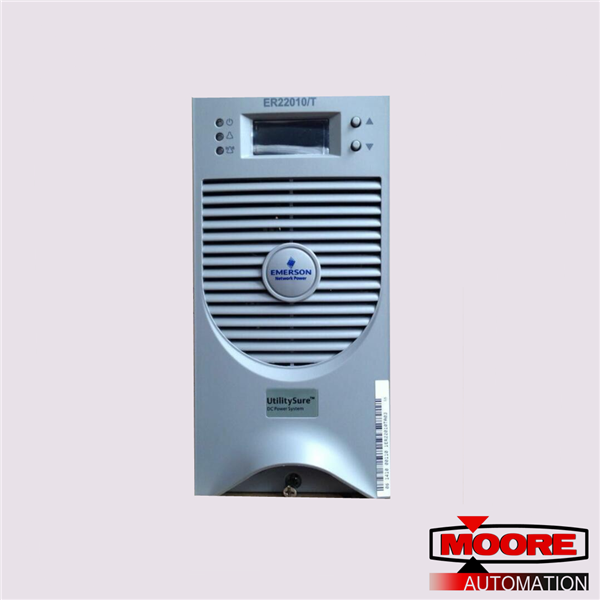

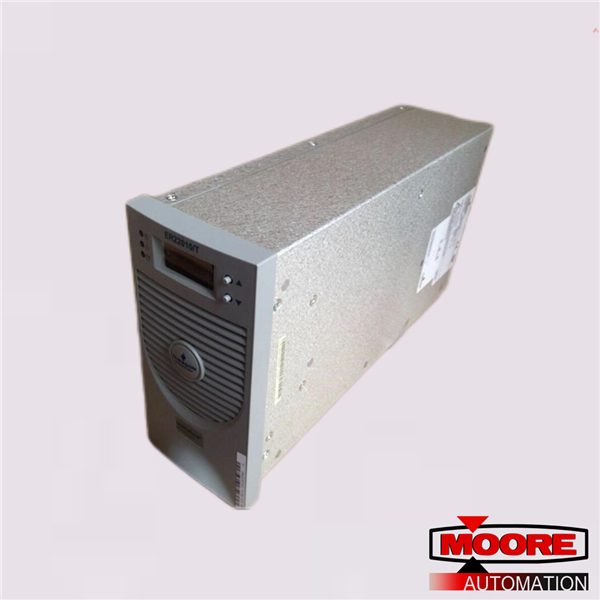

تتكون مقومات إيمرسون من جزأين: دائرة محول PFC سلبية ثلاثية الطور ودائرة محول DC/DC. إلى جانب ذلك، هناك مصدر طاقة إضافي ودائرة حماية كشف الإدخال/الإخراج. يظهر مبدأ تشغيل المقومات في الشكل ER22010/T
1) تشتمل دائرة PFC المنفعلة ثلاثية الطور في الواجهة الأمامية على مدخلات EMI وPFC سلبية، والتي تستخدم لتصحيح وتصفية دخل التيار المتردد، ولمعايرة تيار الدخل ، وذلك للتأكد من أن عامل الطاقة لدائرة الإدخال أكبر من 0.94، ويفي بمعايير EMI وEMC ذات الصلة في GB/T 17794.2.2-2003، بالإضافة إلى المعيار التوافقي ثلاثي الطور في DL/T781-2001 .
2) تستخدم دائرة محول DC/DC في الطرف الخلفي مولد PWM للتحكم في جهد DC الناتج PFC، وإخراج جهد DC من خلال التحويل والتصحيح والترشيح عالي التردد. يتم استخدامه لتحويل الجهد المصحح من الواجهة الأمامية إلى خرج جهد ثابت للتيار المستمر كما هو مطلوب من قبل نظام الطاقة.
3) يقع مصدر الطاقة الإضافي بين مدخل PFC السلبي ومحول DC/DC. يستخدم خرج التيار المستمر من PFC السلبي ثلاثي الطور ويقوم بتشغيل دوائر التحكم.
4) يمكن لدائرة كشف المدخلات اكتشاف الجهد الزائد/الناقص للمدخل وفشل الطور، بينما يمكن لدائرة كشف التيار المستمر/التيار المستمر اكتشاف جهد الخرج/التيار ودرجة حرارة المشتت الحراري. يتم استخدام كل هذه الإشارات للتحكم والحماية في تحويل DC/DC.
