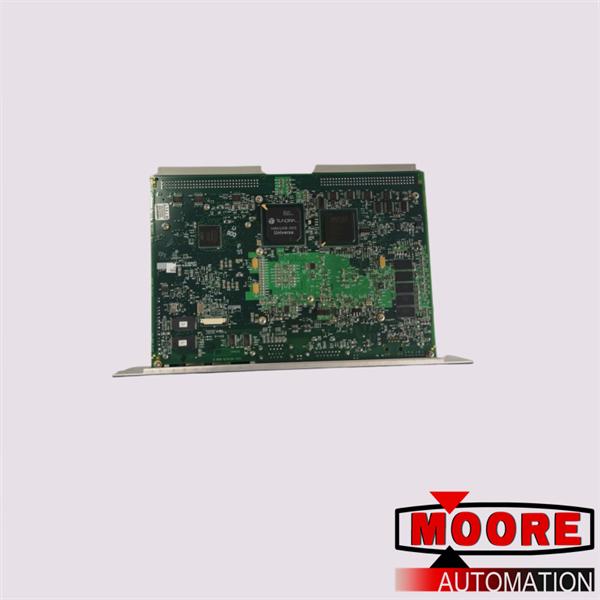

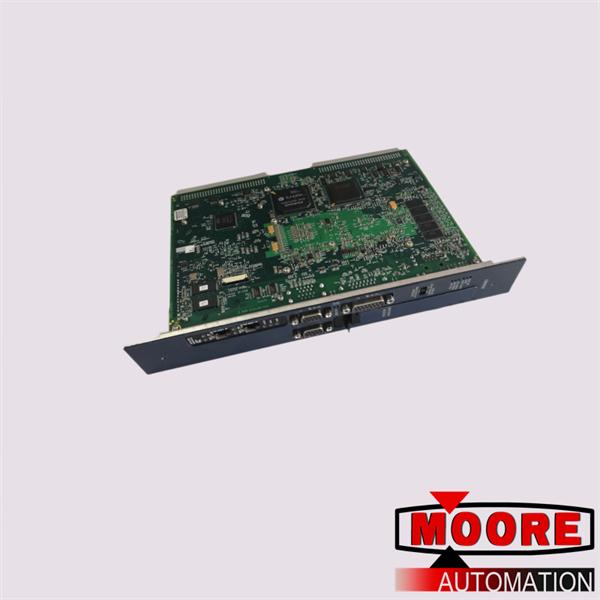

وحدة المعالجة المركزية جنرال إلكتريك IC698CRE030-HN

وحدة المعالجة المركزية IC698CRE030 هي وحدة معالجة مركزية Pentium-M مكررة تبلغ سرعتها 600 ميجاهرتز. تم تصنيعه بواسطة GE Fanuc في سلسلة GE RX7i PACSystem من مكونات وحدة التحكم المنطقية القابلة للبرمجة.

يمكن تركيب وحدة المعالجة المركزية IC698CRE030 في لوحة الكترونية معززة VME64 في RX7i PLC. يحتوي هذا الجهاز على منفذ Ethernet مدمج بسرعة اتصال تبلغ 10 أو 100 ميجابايت ويتكون من منافذ مزدوجة كلاهما منفذ RJ-45.

يحتوي منفذ Etherent هذا على مفتاح استشعار تلقائي ويمكن استخدامه للمراقبة عبر الإنترنت ولتحميل البيانات وتنزيلها. تسمح واجهة Ethernet الموجودة على وحدة المعالجة المركزية IC698CRE030 للمستخدمين بمراقبة PLC من متصفح الويب ولا تحتاج إلى محاور أو مفاتيح حامل حتى تعمل بشكل صحيح. تتميز وحدة المعالجة المركزية التكرارية IC698CRE030 بذاكرة مستخدم تبلغ 64 ميجابايت.

بالإضافة إلى منفذ إيثرنت RJ-45 المزدوج، تحتوي وحدة المعالجة المركزية التكرارية GE Fanuc IC698CRE030 Pentium-M أيضًا على منفذ إيثرنت آخر وهو منفذ تسلسلي RS-232 يستخدم لإدارة المحطة ومنفذين تسلسليين آخرين يستخدمان للاتصالات RS-232 والاتصالات RS-485.

تم عزل جميع هذه المنافذ التسلسلية الثلاثة. يحتوي منفذ الاتصال RS-232 على مؤشر LED لحالة نشاط المنفذ ونوع الموصل الخاص به هو موصل D-sub أنثى ذو 9 سنون.

يُعرف هذا المنفذ أيضًا باسم DCE أو منفذ معدات اتصالات البيانات الذي يتطلب فقط كبلًا مباشرًا لإجراء الاتصالات. يعد منفذ الاتصال RS-485 الموجود على وحدة المعالجة المركزية IC698CRE030 أيضًا منفذ DCE، ولكنه يحتاج إلى كابلات محمية لتوصيلاته. يستخدم منفذ مدير المحطة كبلًا مباشرًا لاتصالات RS-232 تمامًا مثل كبل RS-232 العادي.
