بطاقة جنرال إلكتريك IS200VVIBH1 VME

حول   IS200VVIBH1

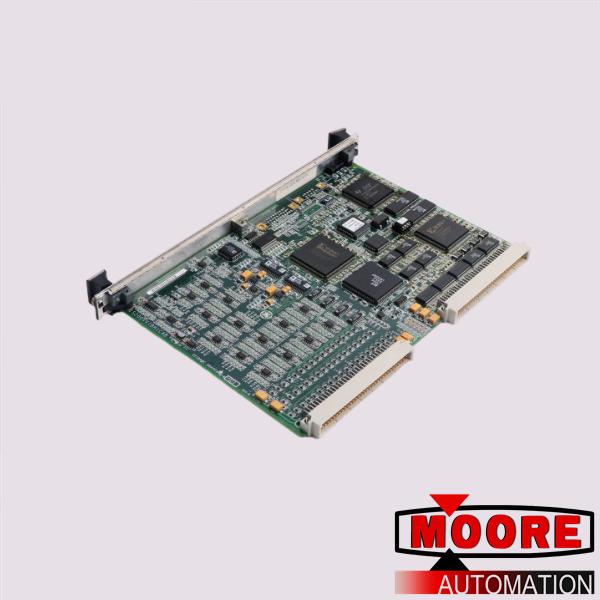

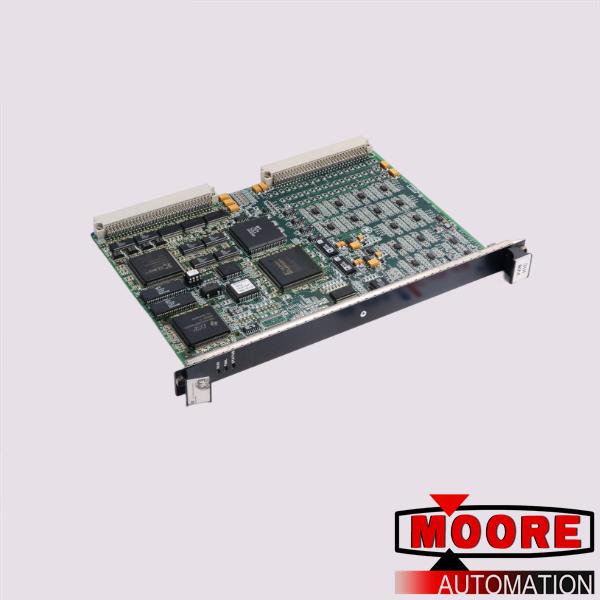

إن IS200VVIBH1 الذي طورته شركة جنرال إلكتريك عبارة عن لوحة دوائر مطبوعة تم تصنيعها لنظام Mark VI. كان Mark VI أحد أنظمة الإدارة العديدة لإدارة توربينات الغاز والبخار. تعمل هذه اللوحة بمثابة لوحة مراقبة الاهتزاز وتقوم بمعالجة إشارات مسبار الاهتزاز من اللوحات الطرفية DVIB أو TVIB.

يمكن توصيل ما يصل إلى أربعة عشر مسبارًا مما يسمح للوحة برقمنة هذه الإشارات وإرسالها إلى وحدة التحكم عبر ناقل VME. يتم استخدام مجسات الاهتزاز لأربع وظائف حماية، بما في ذلك: الانحراف المركزي للدوار، والتمدد التفاضلي، والوضع المحوري للدوار.

تدعم اللوحات الطرفية التي تتصل بهذه اللوحة مجسات الزلازل والبروكسيميتور والفيلوميتور ومقياس التسارع من النوع الذي توفره شركة بنتلي نيفادا. في كل من وضع Simplex أو TMR، تنبع طاقة هذه المجسات من اللوحة.

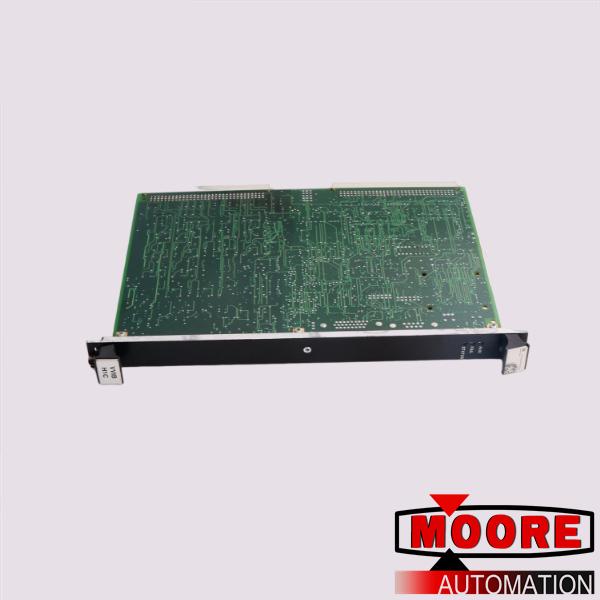

تم تصميم اللوحة بلوحة واجهة تتصل بسطح اللوحة بثلاثة حواجز وتتضمن ثلاثة مؤشرات LED تم تصنيفها على أنها فشل، وحالة، وتشغيل. يوجد موصلان للوحة الكترونية معززة يحملان اسم P1 وP2، كما تحتوي اللوحة على أربعة موصلات إضافية.

يتم ملؤها بعدة خطوط من ملفات/خرزات الحث، ومختلف الثنائيات، والمكثفات، والمقاومات. تشتمل أكثر من خمسين دائرة متكاملة على مصفوفة بوابة Xilinx Spartan الميدانية القابلة للبرمجة (FPGA)، بالإضافة إلى عدة أنواع من رقائق ذاكرة الوصول العشوائي (RAM) ورقائق SRAM.
