IC693CHS398 | GE Func | IC693 Series

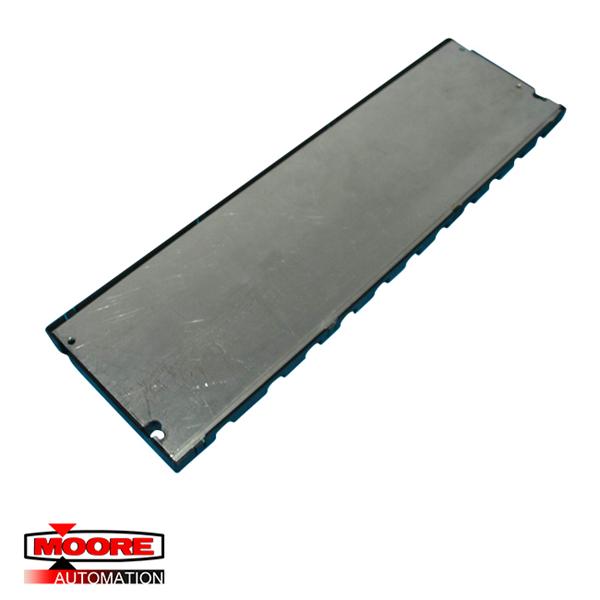

إن GE Fanuc IC693CHS398 عبارة عن لوحة توسعة أساسية مكونة من 5 فتحات. تم تصميم هذه الوحدة للاستخدام مع وحدة GE Series 90-30. مثل الإصدار المكون من 10 فتحات (IC693CHS392) ، هناك بعض الميزات والإرشادات التي يجب مراعاتها عند استخدام لوحة القاعدة هذه. بادئ ذي بدء ، لا يمكن أن تكون اللوحة الأساسية البعيدة وحدة قائمة بذاتها.

بدلاً من ذلك ، يجب أن يكون متصلاً بنظام يحتوي على وحدة معالجة مركزية. يمكن أن تكون وحدة المعالجة المركزية هذه جزءًا من وحدة تحكم منطقية قابلة للبرمجة (PLC) أو يمكن أن تكون في جهاز كمبيوتر شخصي. ومع ذلك ، يجب أن يحتوي الكمبيوتر الشخصي على بطاقة واجهة كمبيوتر شخصية. ثانيًا ، لا يمكن أن يكون هناك أكثر من 50 قدمًا من الكابلات المتصلة بين اللوحة الأساسية لوحدة المعالجة المركزية واللوحات الأساسية للتوسعة.

سيحدد نوع وحدة المعالجة المركزية في النظام عدد الألواح الأساسية البعيدة التي يمكن استخدامها. بالنسبة لوحدات المعالجة المركزية 331 و 340 و 341 ، فإن أكثر ما يمكن استخدامه هو 4 لوحات أساسية بعيدة. بالنسبة لجميع وحدات المعالجة المركزية المرقمة 350 وما فوق ، يكون الحد الأقصى لعدد الألواح الأساسية هو 7. لا يمكن أن تدعم اللوحة المعزولة عن بُعد لهذا النظام وحدات الخيارات التالية - PCM و CMM و ADC و BEM330. لاستخدام هذه الوحدات ، يجب تركيبها في اللوحة الأساسية لوحدة المعالجة المركزية. يمكن تركيب جميع وحدات الخيارات الأخرى ووحدات الإدخال / الإخراج في أي نوع من اللوح الأساسي.

تكون الألواح الأساسية البعيدة بنفس حجم الألواح الأساسية للتوسيع. كما أنهم يستخدمون نفس النوع من مصادر الطاقة ويدعمون نفس وحدات الإدخال / الإخراج والوحدات النمطية الاختيارية. يوجد على كل لوحة أساسية بعيدة في الطرف الأيمن موصل توسعة أنثى من النوع D مكون من 25 سنًا ، مما يتيح الاتصال باللوحات الأساسية الأخرى. تحتوي كل لوحة أساسية بعيدة مكونة من 5 فتحات على مفتاح DIP لاختيار رقم الرف. أثناء التثبيت ، من الضروري توصيل جميع وحدات التوسيع بأرضية مشتركة.
