IC693MDL740 | جنرال إلكتريك

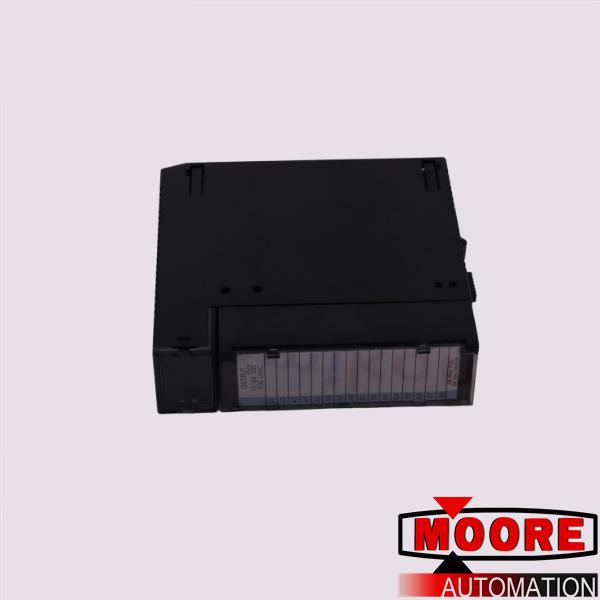

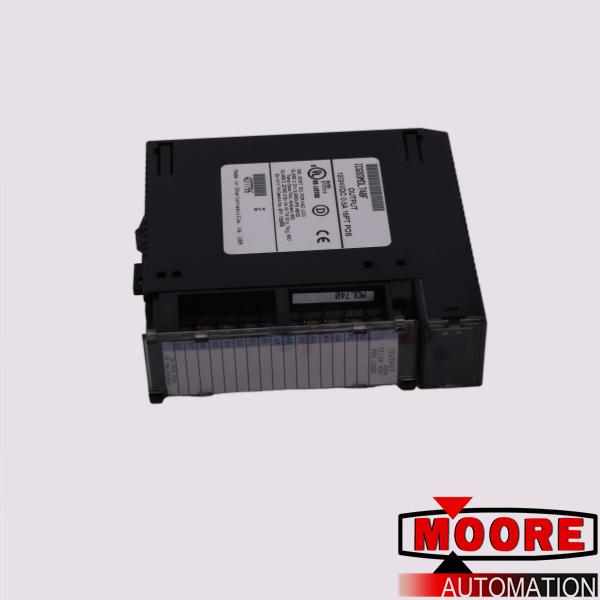

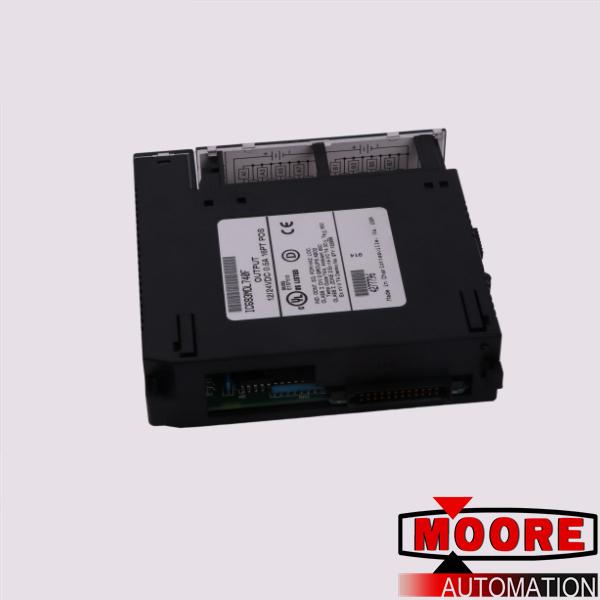

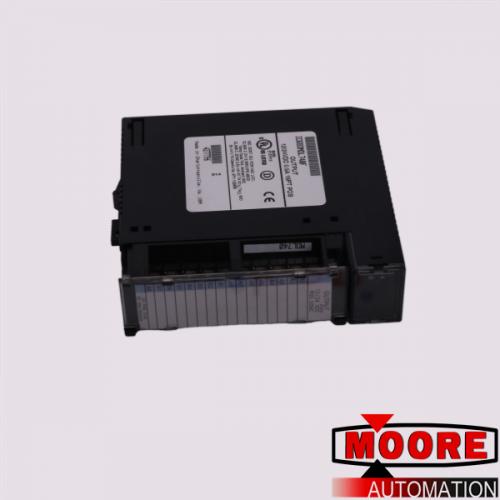

سلسلة GE fanuc 90-30 IC693MDL740 عبارة عن وحدة خرج منطقي موجب 12/24 . يمتلك هذا النموذج منطقًا إيجابيًا بحيث مصادر الوحدة الحالية من محطة ناقل الطاقة الموجبة أو المستخدم العادي إلى الأحمال المطلوبة . يتم وضع جهاز الإخراج الإلكتروني بين وحدة الإخراج وناقل الطاقة .

سلسلة GE fanuc 90-30 IC693MDL740 عبارة عن وحدة خرج منطقي موجب 12/24 . يمتلك هذا النموذج منطقًا إيجابيًا بحيث مصادر الوحدة الحالية من محطة ناقل الطاقة الموجبة أو المستخدم العادي إلى الأحمال المطلوبة . يتم وضع جهاز الإخراج الإلكتروني بين وحدة الإخراج وناقل الطاقة . الجهد المقدر المطلوب لوحدة IC693MDL750 هو 12/24 فولت تيار مستمر , وتيار الخرج بحد أقصى 0 . 5 أمبير لكل نقطة بحد أقصى 2 أمبير لكل عام .

تم تصميم IC693MDL740 مع 16 نقطة مشتركة مقسمة إلى مجموعتين متساويتين . تحتوي كل مجموعة على ثماني نقاط إخراج ودبوس إخراج مشترك . تشتمل بنية الوحدة على باب مفصلي يمكن وضع إدخال فيه بين الخارج والداخل الأسطح . عندما يكون هذا الباب مغلقًا , يحتوي السطح الداخلي للباب المفصلي على معلومات الأسلاك الخاصة بالدائرة بينما يحتوي السطح الخارجي على معلومات تعريف حول الدائرة . يشير اللون الأزرق على الجانب الأيسر من الإدخال إلى أن وحدة IC63MDL740 عبارة عن وحدة جهد منخفض .

يحتوي IC693MDL740 على مؤشر LED الذي ينقل حالة الدائرة . يحتوي مؤشر LED على صفين أفقيين مع مصابيح LED خضراء , والتي تم تصنيف الصف العلوي منها على أنها A1 والصف السفلي كـ b1 .

وحدة IC693MDL740 من خط إنتاج سلسلة GE fanuc 90-30 عبارة عن وحدة إخراج رقمية تعمل بطاقة تيار مستمر . تستخدم وحدة الإخراج هذه أيضًا طاقة منطقية إيجابية . لديها 16 قناة إخراج للاتصال بما يصل إلى 16 جهازًا خارجيًا في وقت واحد في سلسلة كاملة من إعداد وحدة تحكم 90-30 .

تنقسم المخرجات الـ 16 إلى مجموعتين من 8 مخرجات لكل منهما , وكل مجموعة تتميز أيضًا بدبوس إخراج مشترك . توجد مؤشرات حالة LED لكل من نقاط الإخراج . وحدة الإخراج الرقمية IC693MDL740 لها مدخل اسمي معدل جهد 5 فولت تيار مستمر ونطاق جهد تشغيل يمتد من 12 إلى 24 فولت تيار مستمر . أقصى سحب تيار لوحدة الإخراج IC693MDL740 هو 110 مللي أمبير .

يمكن تشغيل وحدة الإخراج الرقمية ذات 16 نقطة من سلسلة GE fanuc 90-30 IC693MDL740 دون خفض درجة الحرارة المحيطة من 0 إلى 60 درجة مئوية أو من 32 إلى 140 درجة فهرنهايت . ويمكن تخزينها أو نقلها ضمن نطاق درجة حرارة محيطة أوسع من -40 إلى 85 درجة مئوية أو -40 إلى 185 درجة فهرنهايت .

بالإضافة إلى ذلك ، , يمكن لوحدة الإخراج الرقمية IC693MDL740 أن تتحمل رطوبة نسبية من 5 إلى 95٪ بدون تكاثف أثناء التشغيل , في التخزين , وأثناء النقل . يتم تصنيف وحدة الإخراج الرقمية IC693MDL740 على أنها وحدة إخراج ذات جهد منخفض . تستمد طاقتها من مصدر طاقة خارجي في سلسلة 90-30 نظام PLC ويمكن تثبيتها في أي فتحة متاحة في أحد رفوف النظام . معدلات الإخراج الحالية لوحدة الإخراج IC693MDL740 هي 0 . 5 أمبير لكل نقطة إخراج و 2 أمبير لكل عام .

معلمات المنتج: خرج 12/24 vdc , 05 أمبير , منطق إيجابي (16 نقطة)
