IC694MDL740 | جنرال إلكتريك

الفولطية: 12/24 فولت تيار مستمر
# المخرجات: 16 (مجموعتان من 8)
التكرار: غير متاح
التيار الخارج: 0.5 أ لكل نقطة
نطاق الجهد الناتج: 12 إلى 24VDC (+ 20٪ ، -15٪)
استهلاك الطاقة: 110 مللي أمبير من حافلة 5 فولت

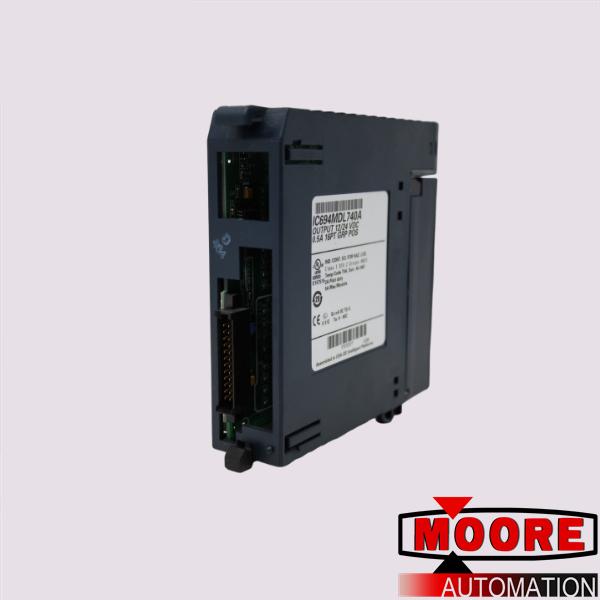

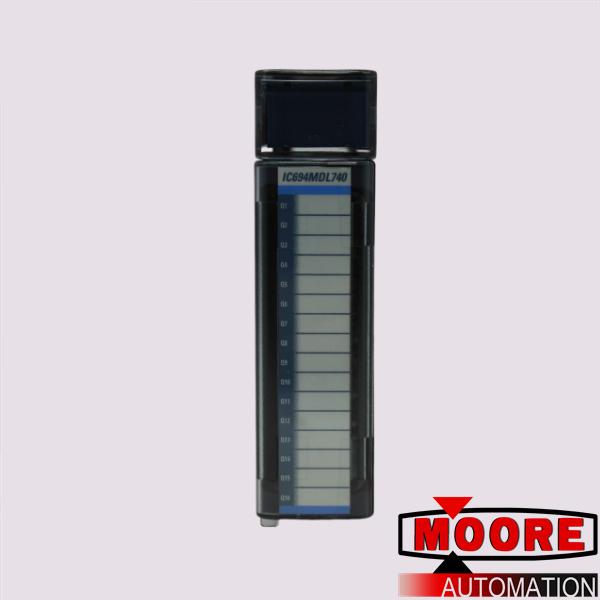

يتم تصنيع وحدة الإخراج GE Fanuc IC694MDL740 كعضو في سلسلة GE Fanuc RX3i PACSystems ليتم توصيلها بنظام RX3i PACSystems PLC أو نظام تحكم منطقي قابل للبرمجة.

تحتوي وحدة الإخراج هذه على 16 مخرجًا مرتبة في مجموعتين تحتوي كل منهما على 8 مخرجات. تحتوي جميع نقاط الإخراج على مؤشرات حالة LED تضيء عند تشغيل نقاط الإخراج المقابلة. وحدة الإخراج هذه هي وحدة إخراج منطقية إيجابية.

عندما يتم تثبيتها في RX3i PACSystems PLC ، تستمد وحدة الإخراج IC694MDL740 طاقتها من اللوحة المعززة PLC التي تم تثبيتها فيها. إنها تحتاج فقط 5 فولت تيار مستمر من الجهد من ناقل اللوحة الخلفية من أجل التشغيل ، وتستهلك 110 مللي أمبير من التيار من اللوحة المعززة عند مستوى الجهد هذا.

وحدة الإخراج المنطقي الإيجابي ذات 16 نقطة GE Fanuc IC694MDL740 هي وحدة خرج ذات جهد منخفض. يتم تحديده بوضوح على أنه وحدة خرج ذات جهد منخفض من خلال الملصق الأزرق.

لا ينبغي استخدام وحدة الإخراج ذات الجهد المنخفض IC694MDL740 مع الأجهزة عالية الجهد لأن هذا قد يتسبب في تلفها أو الأجهزة ذات الجهد العالي ، أو لن تتمكن وحدة IC694MDL740 ببساطة من العمل أو الاتصال بهذه الأجهزة.

يتراوح نطاق جهد التشغيل لهذه الوحدة من 12 إلى 24 فولت تيار مستمر ، ومعدل جهد عزلها هو 250 فولت تيار متردد للعزل المستمر ، ولكن يمكن أن يصل تصنيف جهد العزل أيضًا إلى 1500 فولت تيار متردد لمدة دقيقة واحدة. يمكن تركيب وحدة الإخراج IC694MDL740 في أي فتحة إدخال / إخراج فارغة في أي رف داخل RX3i PACSystems PLC.
