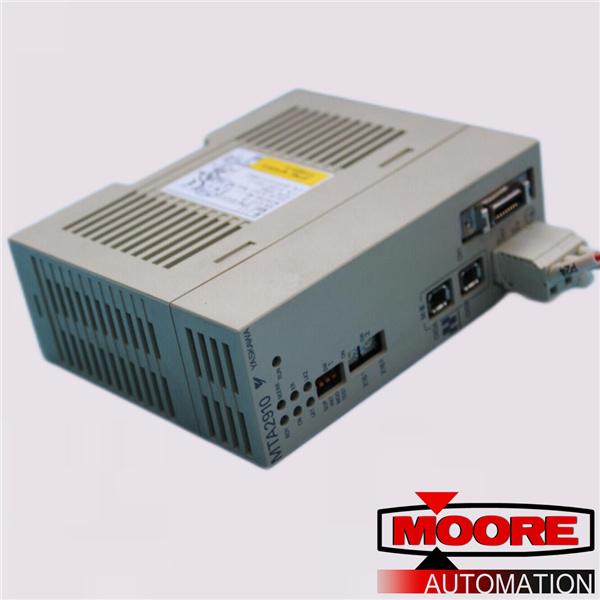

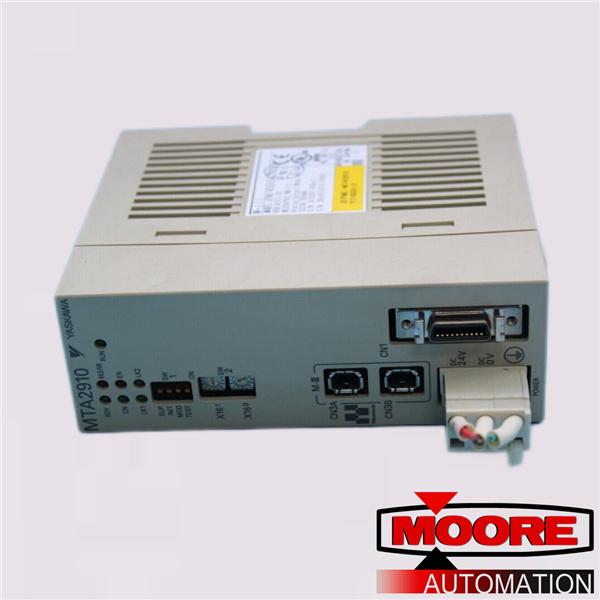

تحتوي وحدة الإخراج التناظرية، الطراز: JEPMC-MTA2910-E (المشار إليها فيما يلي باسم وحدة MTA2910)، على أربع قنوات. يتوفر نطاقان من الإخراج التناظري: -10 إلى +10 فولت، ومن 0 إلى +10 فولت.
ضبط وضع الإخراج
تحتوي وحدة MTA2910 على وضعين للإخراج:
• وضع الجهد الكهربي 1 (نطاق الإخراج: -10 إلى +10 فولت)
• الجهد الكهربائي الوضع 2 (نطاق الإخراج: 0 إلى +10 فولت)
يجب ضبط وضع الإخراج بشكل فردي لاستخدام جميع القنوات.
لا يلزم عادةً تعديل إعدادات الإزاحة/الكسب. تم ضبط وحدة MTA2910 قبل الشحن
بحيث يتم إخراج قيمة تسجيل الإخراج المناسبة لنطاق الجهد المحدد. إذا كانت هناك حاجة إلى تعديلات أكثر دقة
، فاستخدم الإجراء التالي لضبط الإزاحة/الكسب.
1. أرسل أمر DATA_RWA (غير متزامن) أو أمر DATA_RWS (متزامن) من
وحدة التحكم المضيفة إلى وحدة MTA2910.
2. اضبط قيمة الإخراج التناظري في بيانات الأمر الخاصة بالقناة التي سيتم
ضبط قيمة الإزاحة لها، على 0 (0 فولت)، وقم بقياس جهد الخرج (AO1).
3. احسب إزاحة جهد الخرج باستخدام المعادلة التالية، وقم بتعيين
قيمة الإزاحة المحسوبة للقناة باستخدام أمر PPRM_WR.
قيمة الإزاحة = AO1 × (−3127.6) (تقريب أسفل العلامة العشرية)
4. أرسل أمر DATA_RWA (غير متزامن) أو أمر DATA_RWS (متزامن) من
وحدة التحكم المضيفة إلى وحدة MTA2910.
5. اضبط قيمة الإخراج التناظري في بيانات الأمر الخاصة بالقناة التي سيتم ضبط قيمة الكسب لها،
على 31276 (10 فولت)، وقم بقياس جهد الخرج (AO2).
