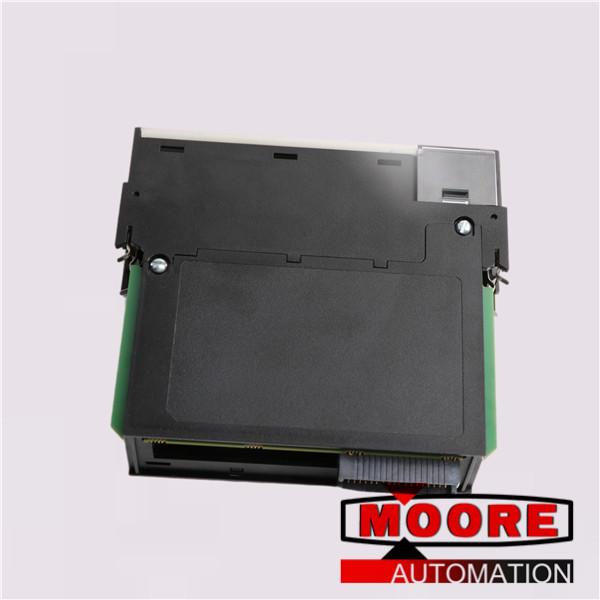

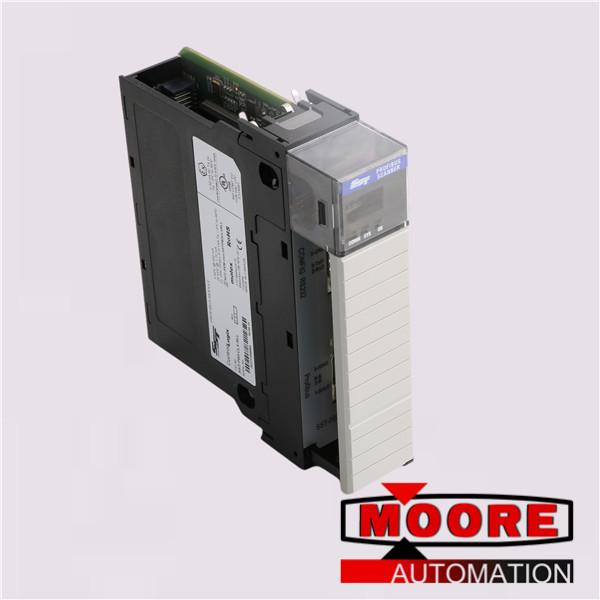

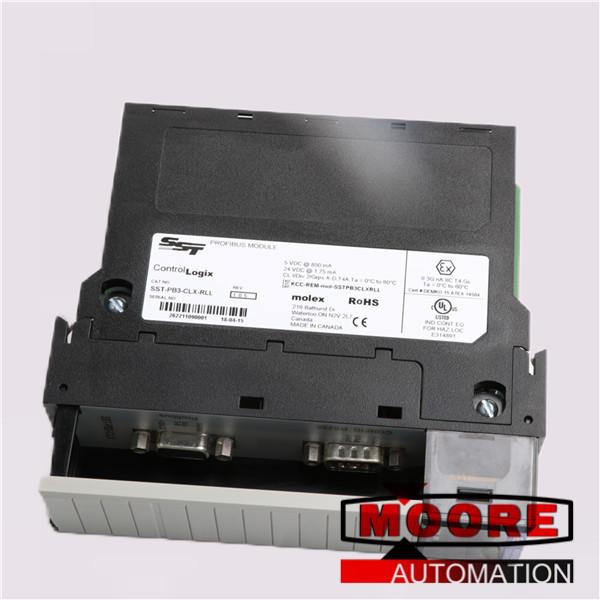

SST-PB3-CLX-RLL هو ماسح ضوئي PROFIBUS للطائرة المعززة 1756 (ControlLogix) و
نظام Honeywell PlantScape. يتيح الاتصال بين معالج CLX و
أجهزة الإدخال / الإخراج عن بُعد DP على شبكة PROFIBUS ، تعمل كجهاز إدخال / إخراج عن بُعد PROFIBUS DP
الماسح الضوئي. هو - هي:
• DP Master and Slave Certified (with Profibus Firmware Revision 7.25)
• يدعم ما يصل إلى 15 اتصالاً للاستماع فقط بالإضافة إلى توصيل خرج واحد
• بصفته سيدًا يدعم أوامر المزامنة والتجميد
• يدعم برنامج ’s RSLogix 5000 Add-on-Profile (AOP)
• يمكن مسح ما يصل إلى 125 من العبيد
• يدعم ويفحص ما يصل إلى 122 كلمة من بيانات الإدخال و 122 كلمة من بيانات الإخراج لكل تابع
• يمكن أن يتواجد في أي فتحة في هيكل CLX المحلي أو البعيد. يمكن أن يكون لديك ما يصل إلى 8 ماسحات ضوئية
في الرف.
• يدعم جميع معدلات الباود PROFIBUS القياسية (9600 ، 19200 ، 31.25 كيلو ، 45.45 كيلو ، 93.75 كيلو ،
187.5 ألف ، 500 ألف ، 1.5 مليون ، 3 ملايين ، 6 ملايين ، 12 مليون)
• يدعم خدمات DPV1 Master التالية:
• Class 1: MSAC1_Read, MSAC2_Write
• الفئة 2: MSAC2_Initiate ، MSAC2_Read ، MSAC2_Write ، MSAC2_Idle ،
MSAC2_Abort
• يمكن التعامل مع ما يصل إلى 16 أمرًا من الفئة 1 و 16 من أوامر الفئة 2 في وقت واحد
• يمكن التعامل مع ما يصل إلى 16 توصيلًا من الفئة 2 (حتى 16 توصيلًا من الفئة 2 DPV1) عند استخدام DPV1
اتصالات الفئة 2 فقط
• يمكن أن يكون بمثابة الرقيق DPV0
• يسمح بالتشغيل المتزامن لـ PROFIBUS Master و Slave (حتى 12 مليونًا)
• بصفته Master ، يدعم حدًا أقصى قدره 1984 بايت من بيانات الإدخال و 1968 بايت من الإخراج
البيانات مع 4 صفحات الإدخال / الإخراج
• بصفته Master ، يدعم التكوينات بما يصل إلى 256 وحدة إدخال / إخراج
