تريكونيكس CM3201 وحدة الاتصالات

واجهات، Modbus رئيسي أو تابع، منافذ تسلسلية RS-232/485 قابلة للتحديد، TriStation، Triconex Peer-to-Peer، TSAA، وTCP-IP/UDP-IP

وحدة الاتصال (CM) عبارة عن واجهة اختيارية ثلاثية إلى واحد لأعضاء MP. باستخدام مجموعة متنوعة من طرق الاتصال والبروتوكولات وأنواع الوسائط المادية، يتيح CM الاتصال مع: أجهزة الكمبيوتر المضيفة الخارجية أنظمة التحكم الموزعة (DCS)

⢠الشبكات المفتوحة

†™ طابعة الشبكة

s أنظمة ترايدنت أخرى

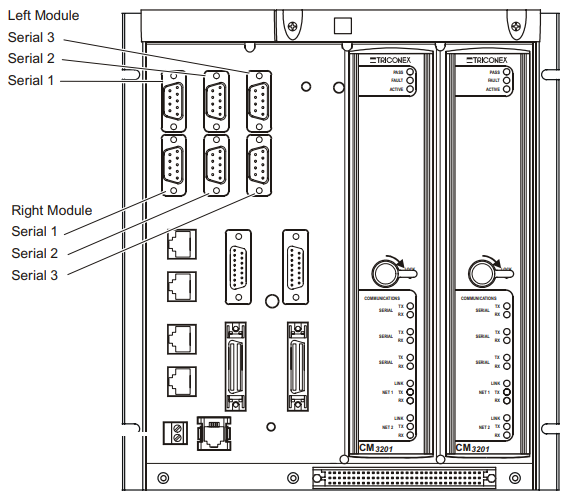

™ أنظمة Tricon V9 وحدة تحكم Trident واحدة تدعم ما يصل إلى اثنين CM على لوحة أساسية CM واحدة.

يعمل كل CM بشكل مستقل ويدعم ثلاثة منافذ تسلسلية RS-232/485 ومنفذي Ethernet.

يمكن لجهازي CM توفير اتصالات اتصالات متكررة أو منافذ اتصال مستقلة إضافية.

يجب أن يتم توصيل اللوح الأساسي CM مباشرةً أعلى أو أسفل اللوح الأساسي MP.

يلزم وجود مجموعتي ربط متداخلتين من MP لتوصيل اللوح الأساسي MP باللوح الأساسي CM.

قدرات الاتصال

يوفر كل CM إمكانيات الاتصال التالية:

⢠المنافذ التسلسلية

â€â€ منافذ الشبكة

دعم البروتوكول

المنافذ التسلسلية

يوفر كل CM ثلاثة منافذ تسلسلية RS-232/485 معزولة بصريًا والتي يمكن تكوينها بواسطة المستخدم لاتصالات Modbus من نقطة إلى نقطة أو متعددة النقاط (الشبكة). يمكن تحديد معدلات نقل تصل إلى 115 كيلوبت في الثانية لكل منفذ.

منافذ الشبكة

يوفر كل CM منفذين للشبكة:

™ منفذ إيثرنت واحد بسرعة 10 ميجابت، مزود بموصلين:

â 10BaseTâ واجهة وحدة المرفقات (AUI) لوحدة الوصول إلى الوسائط 10 ميجابت (MAU)

™ منفذ إيثرنت واحد بسرعة 100 ميجابت، مزود بموصلين:

â 100BaseTX

يمكن استخدام الواجهة المستقلة للوسائط (MII) لوحدات MAUMAU بسعة 100 ميجابت بدلاً من اتصالات الزوج الملتوي 10/100 BaseT RJ-45 لتحويل منافذ شبكة CM إلى أنواع وسائط إيثرنت أخرى أو لتوسيع مسافات الشبكة.

تعد وحدة الاتصالات Triconex CM3201 جزءًا من أنظمة السلامة Triconex المستخدمة في التطبيقات المهمة لصناعات مثل النفط والغاز وتوليد الطاقة والمعالجة الكيميائية. فهو يسهل الاتصال الموثوق وعالي السرعة بين نظام Triconex والأنظمة أو الأجهزة الأخرى، مما يضمن النقل السلس للبيانات لأغراض المراقبة والتحكم.

الميزات الرئيسية:
التكوين المتكرر: يدعم التكرار لتعزيز الموثوقية وسلامة النظام.
اتصال عالي السرعة: مصمم لنقل البيانات بسرعة لضمان مراقبة العملية في الوقت الفعلي.
دعم البروتوكول: متوافق مع بروتوكولات الاتصال المختلفة، مما يتيح التكامل مع الأجهزة والشبكات المختلفة.
النقل الآمن للبيانات: يضمن الاتصال الآمن والدقيق بين مراقبي السلامة والأنظمة الخارجية.
التشخيص: يوفر تشخيصًا مدمجًا لمراقبة صحة وحدة الاتصال وحالتها.
