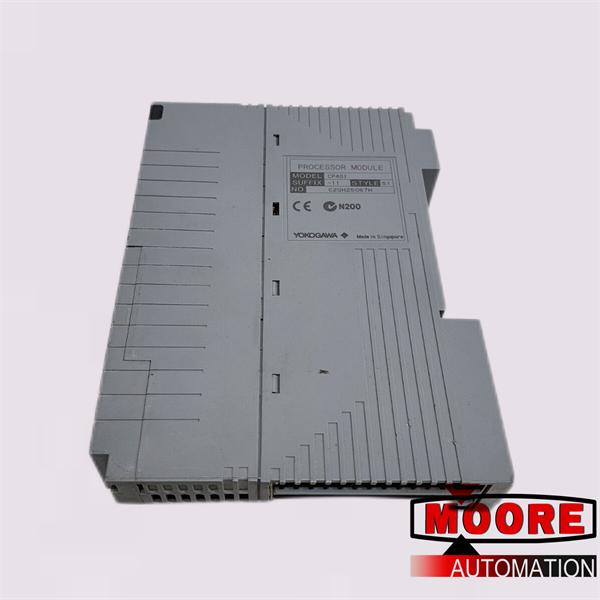

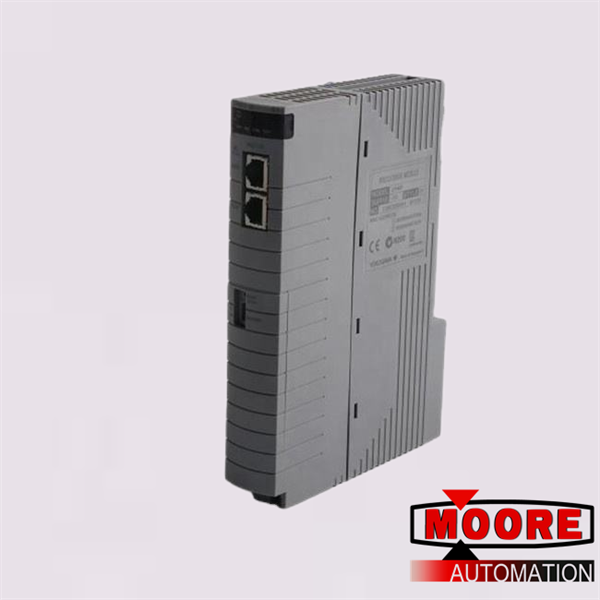

وحدة المعالج يوكوجاوا CP401-11 S1

• AAI141-H وحدة الإدخال التناظرية (الإدخال الحالي) 16 قناة، 4 إلى 20 مللي أمبير، غير معزولة
• وحدة الإدخال التناظرية AAB141-H (إدخال الجهد/التيار) 16 قناة، من 1 إلى 5 فولت/4 إلى 20 مللي أمبير، غير معزولة
• AAI841-H وحدة الإدخال/الإخراج التناظرية (الإدخال/الإخراج الحالي) 8 قنوات إدخال/إخراج 8 قنوات، 4 إلى 20 مللي أمبير، غير معزولة
• AAB842-H وحدة الإدخال/الإخراج التناظرية (إدخال الجهد/التيار، إخراج التيار) إدخال 8 قنوات/إخراج 8 قنوات، إدخال من 1 إلى 5 فولت/4 إلى 20 مللي أمبير، إخراج من 4 إلى 20 مللي أمبير، غير معزول
• AAI135-H وحدة الإدخال التناظرية (الإدخال الحالي) 8 قنوات، 4 إلى 20 مللي أمبير، قنوات معزولة
• AAI835-H وحدة الإدخال/الإخراج التناظرية (الإدخال/الإخراج الحالي) إدخال 4 قنوات/إخراج 4 قنوات، 4 إلى 20 مللي أمبير، قنوات معزولة
• AAI143-H وحدة الإدخال التناظرية (الإدخال الحالي) 16 قناة، 4 إلى 20 مللي أمبير، معزولة
• AAI543-H وحدة الإخراج التناظرية (الإخراج الحالي) 16 قناة، 4 إلى 20 مللي أمبير، معزولة

تحتوي كل وحدة معالج على وحدتي MPU. يقوم MPU1 وMPU2 المثبتان على كل وحدة بإجراء نفس حسابات التحكم ويتم مقارنة النتائج بواسطة مقارن لكل عملية حسابية. عندما تكون نتائج كل من MPU متماثلة، يُفترض أن تكون الوحدة عادية ويتم نقل النتائج إلى أجهزة الذاكرة الرئيسية ووحدات واجهة الناقل. تقوم أجهزة الذاكرة الرئيسية المزودة بـ ECC (رمز تصحيح الأخطاء) بتصحيح أخطاء البتات المعكوسة العابرة.

• إذا كانت النتائج من MPU1 وMPU2 ليست هي نفسها، فإن المقارنة تفترض أن "الحسابات غير طبيعية"، ويتم تحويل وحدة المعالج النشطة إلى وحدة أخرى.

• يكتشف Watch Dog Timer الوظائف غير الطبيعية لوحدة المعالج النشطة. في حالة اكتشاف وظائف غير طبيعية، سيتم تحويل وحدة المعالج النشطة إلى وحدة معالج أخرى.

• تقوم وحدة المعالج الاحتياطية بإجراء نفس العمليات الحسابية التي تقوم بها الوحدة النشطة، ويمكن التبديل إلى الحالة النشطة دون انقطاع.

• وحدة المعالج التي بها خطأ في الحساب تقوم بالتشخيص الذاتي. إذا لم يُفترض أن الجهاز غير طبيعي، فسيتم افتراض أن الخطأ عابر وتتعافى حالة الوحدة من "غير طبيعي" إلى "وضع الاستعداد"

 • واجهة Vnet/IP هي واجهة متاحة للتكرار المزدوج مثبتة على وحدة المعالجة المركزية ومتصلة بحافلة تحكم مزدوجة التكرار.
